10 SIMULADORES/ PROGRAMAS ELÉCTRICOS EN LINEA

10 SIMULADORES/ PROGRAMAS ELÉCTRICOS EN LINEA


1. EasyEDA
EasyEDA es un excelente simulador de circuitos en línea gratis, muy conveniente para los amantes de los circuitos electrónicos. El equipo de EasyEDA se ha esforzado durante los últimos 5 años por realizar un programa de diseño complejo basado en web y ahora se ha convertido en una herramienta maravillosa para los usuarios.
El entorno de software le permite diseñar esquemática. Se puede chequear el funcionamiento mediante el simulador de circuitos. Cuando estamos seguros de que el circuito funciona correctamente, podemos enviar a fabricar el circuito impreso mediante la misma aplicación. En la página web se pueden encontrar y utilizar muchos proyectos y circuitos electrónicos realizados por otros usuarios ya que es una plataforma de hardware público y abierto.
Hay varios tutoriales paso a paso donde explican el uso de la herramienta y hacen que sea fácil de utilizar. Por lo tanto, tiene algunas opciones bastante impresionantes de importación (y exportación). Por ejemplo, puede importar archivos en Eagle, Kikad, LTspice y Altium Designer, y exportar archivos en PNG, o .SVG.
EasyEDA
Fue uno de los primeros simuladores de circuitos basados ​​en la web de código abierto y es una excelente herramienta para los estudiantes y entusiastas de la electrónica. Lamentablemente, el desarrollador no pudo mejorar la calidad de la interfaz gráfica de usuario.
Circuit Sims
3. DcAcLab
Tiene gráficos atractivos e intuitivos, pero la simulación del circuito es muy limitada. Es sin duda un gran programa para el aprendizaje y muy fácil de usar. Los componentes están pre fabricados, y no permite diseñar los circuitos impresos, solo practicar simulación.
DcAcLab
Es un simulador electrónico en línea con unos muy buenos gráficos. Al ingresar en la aplicación en línea, nos solicitara que creemos una cuenta gratis, donde podremos guardar nuestros proyectos y dispondremos de un área limitada para dibujar. Para utilizar el programa sin limitaciones, nos solicita una cuota anual de 10 dolares.
Puede ser descargado y utilizado en plataformas Android e iOS. Los componentes tienen una capacidad limitada para simular con pocos parámetros configurables. Es muy fácil de usar, tiene un gran motor de diseño electrónico. Permite incluir la simulación en nuestro sitio web.
EveryCircuit
5. DoCircuits
A pesar de que la primera impresión genera confusión a la hora de utilizar el programa, dispone de muchos ejemplos, recomendamos comenzar con el vídeo «comenzar en cinco minutos». Las mediciones de los parámetros del circuito electrónico se muestran con instrumentos virtuales realistas.
DoCircuits
6. PartSim
Es un simulador de circuitos electrónicos en línea. Es bueno en la simulación electrónica. Permite dibujar circuitos eléctricos y probarlos. Es nuevo en el mercado, con lo cual tiene pocos componentes para realizar simulaciones.
PartSim
Es un software de actividades desarrollado por Autodesk, lo que permite crear el circuito, ver en protoboard, utilizar la plataforma Arduino, simular el circuito electrónico y eventualmente crear el PCB. Los componentes se muestran en 3D en su forma real. Se puede programar el Arduino directamente de este software de simulación, (lo cual es) realmente impresionante.
123D Circuits
Este programa de simulación tiene herramientas muy sofisticadas. No solo permite simular, sino que también permite inyectar señales, utilizar micorprocesadores, VHDL, fuentes de alimentación SMPS y circuitos de radiofrecuencia. Los cálculos de simulación electrónica se realizan directamente en el servidor de la web y permiten una excelente velocidad de simulación
TinaCloud
9. Spicy Schematics
Es un software cross-platform, donde se puede testear circuitos incluso desde iPad.
Spicy Schematics
Es un software de simulación basado en open source y especializado en fuentes de aliementacion. Con este programa se puede incluso simular y comprobar el rendimiento térmico del circuito. Este software es un spin-off de ETH (ETH Zurich).

EL SÍMBOLO DE LOS ELEMENTOS ELÉCTRICOS Y ELECTRONICOS

EL SÍMBOLO DE LOS ELEMENTOS ELÉCTRICOS Y ELECTRÓNICOS

En electricidad se necesita el diagrama de un circuito, para conseguirlo, es necesario adoptar símbolos que se usan en la electricidad para diseñarlos.Por tanto, el símbolo eléctrico es importante, puesto que cuando no se conocen estas normas, no se puede trabajar correctamente. Todo esto hace que sea necesario conocerlas por los profesionales del sector de la electricidad.

Más sobre los símbolos eléctricos
Estos símbolos son muy importantes, ya que es la base del técnico y hace que sea posible prescindir de muchas indicaciones por escrito. Esto hace que sea preciso el conocer estos símbolos o del libro o tabla en la que podamos consultarlos.


A nivel de símbolos, el número es grande. Para que nos hagamos una idea, solo los que están normalizados por medio de la C.E.J. (Comisión Electrónica Internacional) sumando por el momento 415 símbolos eléctricos.
Vamos con algunos de los elementos que producen corriente eléctrica:


Pila
Es una fuente de energía mediante la transformación directa de la energía química.
Batería
Es el conjunto de dos o más elementos que se conectan para el suministro de energía eléctrica.
Elementos de Protección
Estos valen para la protección de la instalación para afrontar los aumentos excesivos de la intensidad de la corriente, tanto por sobrecargas como cuando se produce un cortocircuito.
Fusible
Es un aparato que se conecta con el circuito, puesto que circula por ellos toda la intensidad de la propia corriente y se funden, por lo que se evita que se malogre la instalación.
¿Qué clases de corrientes existen?
Vamos con ellas:
Corriente continua
Es la circula siempre por el mismo sentido y tiene un valor constante. Suelen producirla las pilas, dinamos y acumuladores.
Corriente alterna
su intensidad media es nula y es una corriente periódica, que producen los alternadores.
Línea
Son un conjunto de conductores, aisladores y accesorios que se destinan al transporte y distribución de la energía eléctrica.
Tierra
La masa conductora de la tierra o todo conductor que está unido con ella.
Receptores
Los aparatos que usan energía eléctrica para aprovecharla con varios fines.
Lámparas de incandescencia
Una lámpara en la que se produce la emisión de luz, gracias a un cuerpo calentado hasta que se produce su incandescencia, gracias a el paso de la corriente eléctrica.
Zumbador
Un aparato electromagnético encargado de producir una señal acústica al vibrar una lámpara metálica cuando es atraída por el campo variable de una bobina con el núcleo de hierro.
Resistencia
Dispositivo que se usa para controlar el flujo de la corriente.
(ANTES DE EMPEZAR: existen mas de 1500 símbolos por lo que solo pondré los principales y algunos ejemplos de los otros)

SÍMBOLOS ELECTRÓNICOS DE COMPONENTES PASIVOS:

RESISTENCIA ELECTRICA/RESISTOR:


Símbolo de la resistencia eléctrica, Sistema IEC
sistema IEC
Símbolo de la resistencia eléctrica, Sistema NEMA
sistema ANSI
Se denomina resistencia o resistor al componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito eléctrico. En otros casos, como en las planchas, calentadores, etc., se emplean resistencias para producir calor aprovechando el efecto Joule. Es un material formado por carbón y otros elementos resistivos para disminuir la corriente que pasa. Se opone al paso de la corriente.
La corriente máxima y diferencia de potencial máxima en una resistencia viene condicionada por la máxima potencia que pueda disipar su cuerpo. Esta potencia se puede identificar visualmente a partir del diámetro sin que sea necesaria otra indicación. Los valores más comunes son 0.25 W, 0.5 W y 1 W.
Existen resistores cuyo valor puede ser ajustado manualmente llamados potenciómetrosreostatos o simplemente resistencias variables. También se producen dispositivos cuya resistencia varía en función de parámetros externos, como los termistores, que son resistores que varían con la temperatura; los varistores que dependen de la tensión a la cual son sometidos, o las fotorresistencias que lo hacen de acuerdo a la luz recibida.

MAS SÍMBOLOS DE RESISTORES:

LOS INDUCTORES:


Símbolo de la Bobina eléctrica / Inductor

Los inductores o bobinas eléctricas son componentes pasivos que tienen un cierto número de vueltas de cable que introducen inductancia magnética en un circuito eléctrico para producir flujo magnético o para reaccionar mecánicamente a las variaciones del flujo.

ALGUNOS OTROS SÍMBOLOS:


CONDENSADOR:


Condensator tekening.png


Un condensador eléctrico (también conocido frecuentemente con el anglicismo capacitor, proveniente del nombre equivalente en inglés) es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico.​ Está formado por un par de superficies conductoras, generalmente en forma de láminas o placas, en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra) separadas por un material dieléctrico o por la permitividad eléctrica del vacío.​ Las placas, sometidas a una diferencia de potencial, adquieren una determinada carga eléctrica, positiva en una de ellas y negativa en la otra, siendo nula la variación de carga total.
Aunque desde el punto de vista físico un condensador no almacena carga ni corriente eléctrica, sino simplemente energía mecánica latente, al ser introducido en un circuito, se comporta en la práctica como un elemento "capaz" de almacenar la energía eléctrica que recibe durante el periodo de carga, la misma energía que cede después durante el periodo de descarga.

ALGUNOS OTROS SIMBOLOS:


Polarized capacitor symbol GOST.svg

POTENCIOMETRO:

Un potenciómetro es uno de los dos usos que posee la resistencia o resistor variable mecánica (con cursor y de al menos tres terminales). El usuario al manipularlo, obtiene entre el terminal central (cursor) y uno de los extremos una fracción de la diferencia de potencial total, se comporta como un divisor de tensión o voltaje.

Potentiometer symbol Europe.svg

Europa

Potentiometer symbol.svg
américa

Un potenciómetro es uno de los dos usos que posee la resistencia o resistor variable mecánica (con cursor y de al menos tres terminales). El usuario al manipularlo, obtiene entre el terminal central (cursor) y uno de los extremos una fracción de la diferencia de potencial total, se comporta como un divisor de tensión o voltaje.

REOSFATO:

Variable resistor as rheostat symbol GOST.svg

El reostato o reóstato​ es una de las dos funciones eléctricas del dispositivo denominado resistencia variable, resistor variable o ajustable. La función del reostato consiste en la regulación de la intensidad de corriente a través de la carga, de forma que se controla la cantidad de energía que fluye hacia la misma; se puede realizar de dos maneras equivalentes: La primera conectando el cursor de la resistencia variable a la carga con uno de los extremos al terminal de la fuente; la segunda, conectando el cursor a uno de los extremos de la resistencia variable y a la carga y el otro a un borne de la fuente de energía eléctrica, es decir, en una topología, con la carga, de circuito conexión serie.
Los reostatos son usados en tecnología eléctrica (electrotecnia), en tareas tales como el arranque de motores o cualquier aplicación que requiera variación de resistencia para el control de la intensidad de corriente eléctrica.

INTERRUPTOR:
Símbolo del interruptor abiertointerruptor abierto/ simbolo generico
Símbolo del conmutadorconmutador

Representación multifilar de interruptores, conmutadores, pulsadores y otros dispositivos y accionadores encargados de establecer, soportar e interrumpir la corriente eléctrica en circuitos de baja potencia.

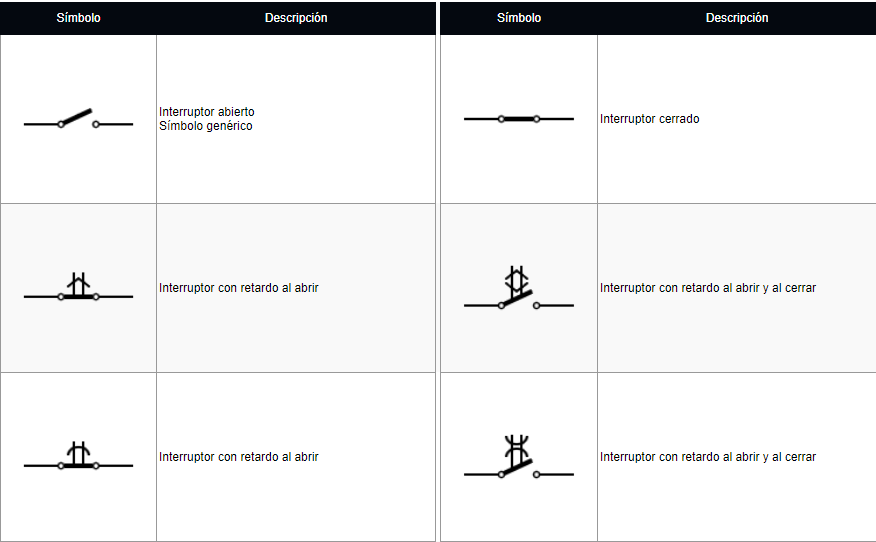

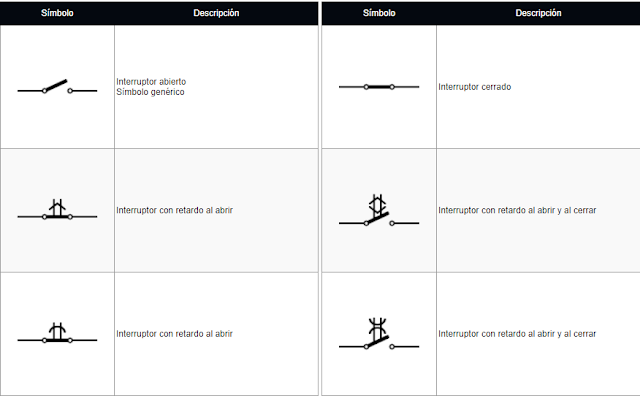

MAS SIMBOLOS:





CONECTOR MACHO Y HEMBRA:

Símbolo del conector macho, NEMAMACHO (NEMA)
Símbolo del conector hembra, NEMAHEMBRA (NEMA)

Símbolo del conector macho, Sistema IEC SISTEMA IEC


Símbolo del conector hembra, Sistema IECSISTEMA IEC

Los conectores (clavijas, enchufes, tomas...) son piezas conductoras que unen por ajuste dos o más conductores en circuitos eléctricos. Normalmente están constituidos por un conector macho y su correspondiente conector hembra.

FUSIBLE:

Símbolo del fusibleSISTEMA ANSI

Los fusibles son dispositivos que contiene un pequeño trozo de alambre especial que se funde cuando la intensidad de la corriente que circula por él durante un período determinado de tiempo excede de un valor establecido, protegiendo así al resto del circuito eléctrico por sobrecargas.

LINEA ELÉCTRICA:

Símbolo de línea eléctrica

Los cables y conductores eléctricos son materiales que conducen la electricidad con facilidad, como ciertos metales. También son conductores eléctricos los electrolitos y gases ionizados. La finalidad es la distribución de la corriente eléctrica por el circuito.


SÍMBOLOS DE COMPONENTES ACTIVOS:

DIODO:

Símbolo del diodo

EL diodo es un dispositivo semiconductor que permite el flujo de corriente en un solo sentido. Tiene dos electrodos que reciben el nombre de ánodo o placa y cátodo y utiliza, entre otras, las propiedades rectificadoras de una unión entre los materiales tipos P y N de un semiconductor.
Estos símbolos se pueden representar dentro de un círculo.


DIAC,TRISTOR Y TRIAC:

Símbolo del diacDIAC

Símbolo del tiristorTRISTOR
Símbolo del triacTRIAC


Los tiristores son semiconductores de cuatro capas que se activan por aplicación de un impulso y se desactivan al no suministrar la corriente de trabajo. Manejan grandes potencias. Se les reconocen por las siglas inglesas SCR. Los triacs y diacs son bidireccionales.


CIRCUITO INTEGRADO:
Símbolo del circuito integrado / CI / ChipCI/CHIP


Los circuitos eléctricos y electrónicos son un conjunto de componentes unidos entre sí por conductores a fin de transportar la corriente eléctrica para realizar las tareas encomendadas. Las características principales viene determinadas por la intensidad voltaje, resistencia...

AMPLIFICADOR:

Símbolo del amplificador

Un amplificador es todo dispositivo que, mediante la utilización de energía, magnifica la amplitud de un fenómeno. Aunque el término se aplica principalmente al ámbito de los amplificadores electrónicos, también existen otros tipos de amplificadores, como los mecánicosneumáticos, e hidráulicos, como los gatos mecánicos y los boosters usados en los frenos de potencia de los automóviles. Amplificar es agrandar la intensidad de algo, por lo general, sonido. También podría ser luz o magnetismo, etc. En términos particulares, un amplificador es un aparato al que se le conecta un dispositivo de sonido y aumenta la magnitud del volumen. En música, se usan de manera obligada en las guitarras eléctricas y en los bajos, pues esas no tienen caja de resonancia, la señal se obtiene porque las cuerdas, metálicas y ferrosas, vibran sobre una cápsula electromagnética, y esa señal no es audible, pero transformada por un amplificador adquiere su sonido característico. Mediante su interfaz se le puede agregar distintos efectos, como trémolo, distorsiones o reverb entre otros. Las radios y los televisores tienen un amplificador incorporado, que se maneja con la perilla o telecomando del volumen y permite que varíe la intensidad sonora.


GENERADOR ELECTRICO:

Símbolo del generador eléctrico

Los generadores eléctricos son dispositivos que se utilizan para transformar cualquier tipo de energía, en energía eléctrica de corriente continua o alterna.
Generador: Término general que denota a cualquier fuente de señal generada eléctricamente.

PILA ELÉCTRICA:

Símbolo de la pila eléctrica


Una pila eléctrica es un dispositivo que convierte energía química en energía eléctrica por un proceso químico transitorio, tras lo cual cesa su actividad y han de renovarse sus elementos constituyentes, puesto que sus características resultan alteradas durante el mismo. Se trata de un generador primario.

TRANSITORES:
Símbolo del transistor NPN

El transistor es un dispositivo semiconductor provisto de tres terminales llamados base, emisor y colector. Se usa para funcionar en circuitos electrónicos como rectificador, amplificador, interruptor...
Estos símbolos se pueden representar dentro de un círculo.

VALVULA ELECTRONICA:

Símbolo de la válvula diodo
Tubo electrónico en el cual se ha practicado un vacío lo suficientemente elevado para que sus propiedades eléctricas no sean esencialmente modificadas por la ionización del gas o de vapores residuales. Tambien conocidas como tubos de vacío y válvulas termoiónicas.


SIMBOLOS DE INSTRUMENTACIÓN ELECTRICA

Los instrumentos eléctricos son dispositivos para medir y testear magnitudes físicas, cantidades eléctricas o prestaciones de equipos, circuitos o componentes. También se utilizan para monitorizar y controlar procesos. Presentan la información de forma analógica, digital o impresa.


AMPERIMETRO:
Símbolo del amperímetro

Un amperímetro en términos generales, es un simple galvanómetro (instrumento para detectar pequeñas cantidades de corriente), con una resistencia en paralelo, llamada "resistencia shunt". El amperímetro se utiliza para medir la intensidad de las corrientes eléctricas.

VOLTIMETRO:

Símbolo del voltimetro
Un voltímetro es un instrumento que sirve para medir la diferencia de potencial entre dos puntos de un circuito eléctrico.

OHMETRO:

Símbolo del ohmetro

Óhmetro. Un ohmímetro​ es un instrumento para medir la resistencia eléctrica. Su diseño se compone de una pequeña batería para aplicar un voltaje a la resistencia de baja medida, para luego, mediante un galvanómetro, medir la corriente que circula a través de la resistencia.

FRECUENCIMETRO:

Símbolo del frecuencímetro
Un frecuencímetro es un instrumento que sirve para medir la frecuencia, contando el número de repeticiones de una onda en la misma posición en un intervalo de tiempo mediante el uso de un contador que acumula el número de periodos.


RELOJ ELECTRICO:

Símbolo del reloj eléctrico

Reloj que tiene un mecanismo movido o regulado por electricidad.



OTROS SIMBOLOS (DIGITALES)

OTROS SIMBOLOS:
